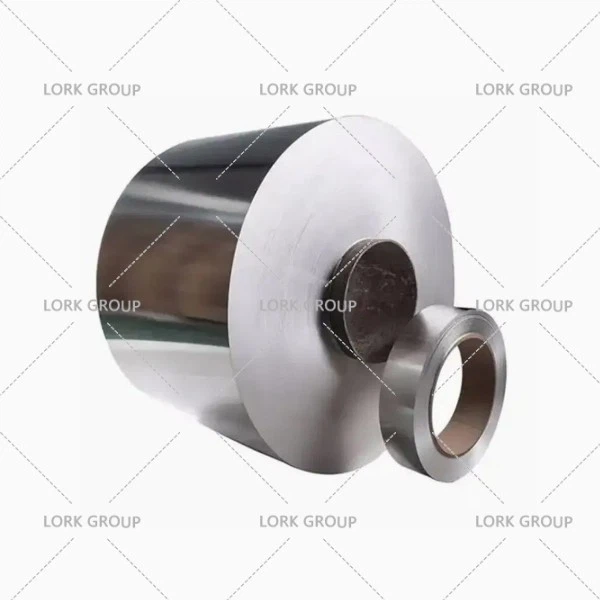

1J79 minkšto magnetinio lydinio juostelė
vieno{0}}stotelėje
1J79 minkšto magnetinio lydinio juostelė yra šaltai valcuotas, plonas{3}}pradedant Ni-Fe-pagrindo 1J79 lydinio variantas, sukurtas naudoti, kai reikalingos ypač -plonos, didelio pralaidumo magnetinės šerdies, tikslaus ekranavimo, elektroninių komponentų. Jo optimizuota mikrostruktūra užtikrina mažus šerdies nuostolius, didelę soties indukciją ir puikų dažnio stabilumą, todėl jis yra tinkamiausias didelio{11}}efektyvumo transformatorių, induktorių ir jautrių magnetinių jutiklių pasirinkimas.
Pagrindinės 1J79 lydinio juostelės savybės
Aukščiausios magnetinės savybės
Didelis pradinis pralaidumas (μi):20 000 – 100 000 (priklausomai nuo atkaitinimo sąlygų)
Didžiausias pralaidumas (μmax):> 100 000
Žemas koercityvumas (Hc):< 0,5 A/m (sumažina histerezės nuostolius)
Didelio prisotinimo indukcija (Bs):~0,8 T (tinka kompaktinėms magnetinėms grandinėms)
Mažas branduolio praradimas:Puikus našumas iki300 kHz
Elektrinis ir terminis našumas
Didelė varža (~0,6 μΩ·m):Sumažina sūkurinių srovių nuostolius{0}}aukšto dažnio programose
Valdoma magnetostrikcija:Sumažina triukšmą jautriuose įrenginiuose
Stabilios šiluminės savybės:Išlaiko našumą plačiame temperatūrų diapazone
Mechaniniai ir apdorojimo pranašumai
Galimas storis:Paprastai0,01 mm – 0,5 mm(pritaikoma)
Tempimo stipris:~410 MPa
Pailgėjimas:~30% (puikus formavimas)
Paviršiaus apdaila:Lygus, -be oksidų (idealiai tinka laminuotoms šerdims)
Suderinamumas su lazeriniu pjovimu, ėsdymu ir precizišku vyniojimu
Cheminė sudėtis
| Medžiagos tipas | C | P | S | Mn | Si | Ni | Kr | Co | Mo | Cu | Fe |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1J79 | Mažesnis arba lygus 0,03 | Mažesnis arba lygus 0,02 | Mažesnis arba lygus 0,02 | 0.60-1.10 | 0.30-0.50 | 78.5-80.0 | - | - | 3.80-4.10 | Mažesnis arba lygus 0,20 | Balansas |
Didelio pradinio magnetinio laidumo minkštojo magnetinio lydinio kintamosios srovės magnetinė savybė
|
Medžiagos tipas |
Proceso tipas |
Juostos storis |
Elastinis magnetinis laidumas skirtingais dažniais, kai magnetinio lauko stiprumas smailė yra 0,1 A | |||
| 60 Hz | 400 Hz | 1KHz | 10 kHz | |||
| Ne Mažiau nei | ||||||
|
1J79 |
Šaltasis ritinys |
0.02 | – | – | 14000(17.5) | 10000(12.5) |
| 0.05 | – | – | 15040(18.8) | 7520(9.4) | ||
| 0.1 | – | 18000(22.5) | 12000(15) | – | ||
| 0.2 | – | 10000(12.5) | 6000(7.5) | – | ||
| 0.35 | 25 | 7040(8.8) | – | – | ||
Programos
- Aukšto{0}}dažnio galios elektronika (SMPS, DC{1}}nuolatinės srovės keitikliai)
- Ploni{0}}Plėvelės transformatoriai ir induktoriai
- Magnetinis ekranavimas jautriems instrumentams
- Aviacijos ir gynybos elektronika (radarai, ryšių sistemos)
- Tikslieji jutikliai ir MEMS įrenginiai
Kodėl verta rinktis 1J79 minkšto magnetinio lydinio juostelę?
- Itin-Plonas ir lankstus – idealiai tinka miniatiūriniams magnetiniams komponentams.
- Maži energijos nuostoliai – padidina efektyvumą aukšto{0}}dažnio grandinėse.
- Puikus apdirbamumas – galima štampuoti, suvynioti arba sluoksniuoti į sudėtingas formas.
- Nuolatinis našumas – griežti leistini nuokrypiai ir vienodos magnetinės savybės.
Apdorojimo rekomendacijos
- Atkaitinimas:{0}}atkaitinimas įtempį mažinantis atkaitinimas vandeniliu arba vakuume pagerina pralaidumą.
- Naudojimas: Venkite mechaninio įtempio, kad išvengtumėte magnetinių savybių pablogėjimo.
- Laminavimas: izoliuoti sluoksniai (pvz., su oksidine arba polimerine danga) dar labiau sumažina sūkurines sroves.
Užsakymas ir pritaikymas
- Standartiniai pločiai: 5 mm – 300 mm
- Storio parinktys: 0,01 mm, 0,02 mm, 0,05 mm, 0,1 mm, 0,2 mm, 0,5 mm
- Specialus apdorojimas: izoliacinė danga, iš anksto{0}}atkaitintos juostos, tikslus pjaustymas
Didelio našumo{0}}magnetiniams sprendimams 1J79 lydinio juosta užtikrina neprilygstamą tikslumą ir efektyvumą. Susisiekite su tiekėjais dėl pritaikytų specifikacijų arba eksploatacinių duomenų lapų.
Gamybos procesas
Pagrindinės programos
Pakavimas ir siuntimas
DUK
Jei turite kitų klausimų, susisiekite su manimi!
Klausimas: Ar galite gaminti nikelio lydinio strypus?
A: Taip, mes galime pagaminti nikelio lydinio strypus pagal jūsų reikalavimus.
Kl .: koks yra jūsų minimalus užsakymo kiekis?
A: Mūsų minimalus užsakymo kiekis yra 50 kg. Didesnis kiekis, mažesnė kaina.
Kl .: Kiek laiko trunka jūsų pristatymo laikas?
A: Paprastai atsargų pristatymo laikas yra 3 dienos, o pritaikymas trunka 15 darbo dienų ar ilgiau, tačiau tai taip pat turi įtakos jūsų specifiniai reikalavimai arba užsakymo kiekis.
Kl .: Ar galite pateikti pavyzdžius?
A: Mažoms dalims galime pateikti nemokamą įprastų dydžių pavyzdį, tačiau siuntimo išlaidas padengsite jūs. Didelių dalių pavyzdį įtrauksime į užsakymo sumą. Dėl konkrečių reikalavimų patvirtinkite mūsų pardavimo skyrių.
Kl .: Kaip greitai gauti kainoraštį?
A: Tiesiogiai atsiųskite mums el. laišką su išsamia specifikacija, o oficialų kainoraštį gausite per 1 valandą.
Kl .: Kaip kontroliuojate produkto kokybę?
A: Nuo žaliavų parinkimo iki transportavimo pakuočių kiekvienas gamybos procesas bus išbandomas ir vertinamas. Eksportui gali būti pristatomi tik visus testus išlaikę produktai.
Kl .: Ar galite teikti apdorojimo paslaugas?
A: Taip, mes taip pat teikiame apdorojimo paslaugas savo klientams. Vienas iš mūsų tikslų yra teikti specializuotas paslaugas, tokias kaip lankstymas, pjovimas vandeniu, pjovimas lazeriu, duobių kasimas, suvirinimas, ritinių pjaustymas ir kiti gaminiai pagal brėžinius.
