Kaip pasirinkti ir apdoroti didelio{0}}sotumo magnetinius indukcinius lydinius?

Pristatymo būsena



Elektromagnetinių komponentų inžinerinėje praktikoje,Aukštas soties magnetinė indukcija (Bs)yra fizinės ribos, kurios galiausiai lemia, ar įrenginys gali pasiekti ir „miniatiūrizavimą“, ir „didelės{0}}galios veikimą“.



Kaip „Lork Group“ techninių inžinierių komanda, mūsų darbas, aptarnaujantis tikslios gamybos klientus visame pasaulyje, atskleidė svarbią įžvalgą: ar taikymas apima puslaidininkinę įrangą, kuriai reikalingas elektronų pluošto fokusavimas nanoskalėje, aviacijos ir kosmoso variklius, kuriems reikalingas išskirtinai didelis traukos{0}}svorio santykis, ar jutiklius, skirtus veikti tradicinėje erdvėje, giliai ir ekstremaliose išorinėse aplinkose. nebegali atitikti magnetinio srauto tankio reikalavimų, kurių reikalauja tokios ekstremalios eksploatavimo sąlygos.



Remiantis praktine „Lork Group“ patirtimi aptarnaujant šimtus įmonių -konkrečiai apie medžiagų pasirinkimą ir pritaikymą-šiame straipsnyje pateikiama nuodugni lydinių, pasižyminčių dideliu soties magnetine indukcija (Bs svyruoja nuo 1,7 T iki 2,4 T), atrankos logikos- analizė. Ypatingas dėmesys kreipiamas į taikymo spąstus ir atitinkamus sprendimus šiose srityseveikiantys magnetiniai lęšiai,{0}}didelės traukos varikliai ir jutikliaiekstremalioje aplinkoje.



Kas yra „didelis prisotinimas“?



„Lork Group“ medžiagų bibliotekoje medžiagas, kurių soties magnetinė indukcija (Bs) didesnė nei 1,8 T, paprastai apibrėžiame kaip aukštos -našumo minkštąsias magnetines medžiagas. Šiuo metu rinkoje yra trys dominuojantys sprendimai:



• Fe-Co (geležies-kobalto) lydiniai:Tokie kaip Supermendur (ypač Permendur/Hiperco 50 serija), Permendur (1J22) ir tt Tai yra praktiškos minkštos magnetinės medžiagos, šiuo metu pasižyminčios didžiausia soties magnetine indukcija, o Bs vertės gali viršyti 2,4 T.



• Aukšto-kobalto-fe-Ni-Co lydiniai:Tokie kaip 1J34. Ši medžiaga išsiskiria kaip „galia“ Permalloy šeimoje; jo Bs yra 1,6-1,7 T, o apdorojimo charakteristikos yra daug pranašesnės nei gryno geležies ir kobalto lydinių.



• Konkrečios amorfinės/nanokristalinės medžiagos:Nors tam tikros geležies{0}}amorfinės medžiagos gali pasiekti 1,7 T Bs, jų pranašumai esant aukštiems dažniams dažnai pasiekiami soties srauto tankio sąskaita.





Taikymo scenarijų pasirinkimo strategijos: „Lork Group“ praktinė patirtis

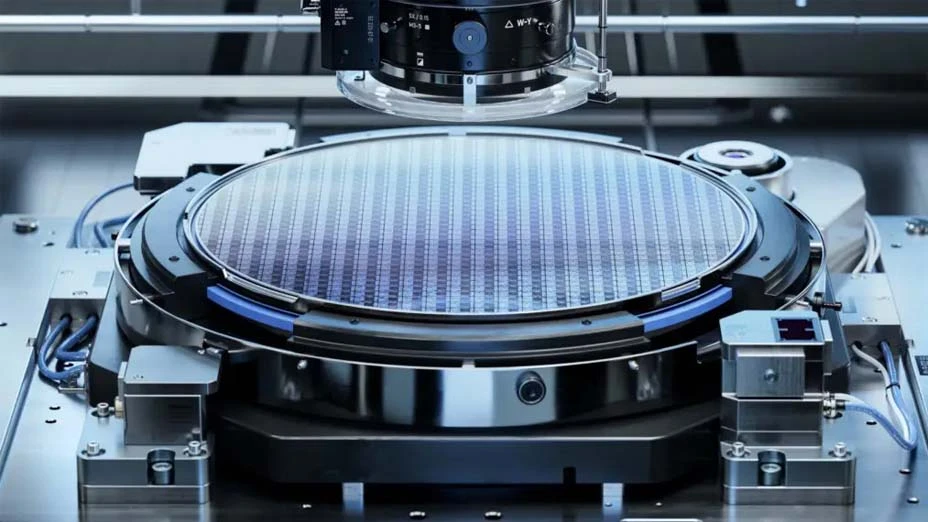

1. Magnetinių lęšių taikymas: „itin didelio magnetinio srauto tankio“ ir „ypač mažo koercyvumo“ siekis.



„Lork Group“ sprendimas:

Mes rekomenduojameVACODUR 49 (Supermendur)- („Lork Group“ tiekia įprastus standartinius dydžius iš atsargų, taip pat pritaikytas -specifikacijas).
Tai vienintelė medžiaga, galinti sukoncentruoti magnetinį srautą itin mažame oro tarpelyje ir taip sukurti stiprų gradiento lauką. Prisotinimo srauto tankis (Bs), pasiekiantis iki 2,35 T, leidžia daugiau nei 40 % sumažinti magnetinio lęšio tūrį, palyginti su standartinėmis geležinėmis šerdimis, tuo pačiu užtikrinant puikią fokusavimo galią.



Techninės įžvalgos ir atsargumo priemonės:

Privalomas atkaitinimas magnetiniu lauku: šio tipo medžiagos turi būti griežtai atkaitinamos vandenilio atmosferoje, kad būtų sukurta tobula kristalinė tekstūra. Remiantis „Lork Group“ patirtimi, po-atkaitinimo koercicija (Hc) turi būti kontroliuojama iki mažesnės nei 10 A/m; kitu atveju magnetinio lęšio „histerezės“ efektas sukels fokusavimo vėlavimą elektronų pluošte, todėl vaizdas bus neryškus.



Apdorojimo atsargumo priemonės:Suformavus komponentą, griežtai venkite stipraus smūgio ar šalto ekstruzijos. Supermendur yra ypač jautrus mechaniniam poveikiui. Netgi nedideli paviršiaus įlenkimai ar žymės gali sutrikdyti magnetinių domenų išlygiavimą, todėl lokaliai sumažės magnetinis sodrumas. Jei apdirbimas yra neišvengiamas, rekomenduojama palikti apdirbimo priedą; be to, baigus apdirbti, reikia atlikti galutinį įtempių{3}}atkaitinimo apdorojimą.

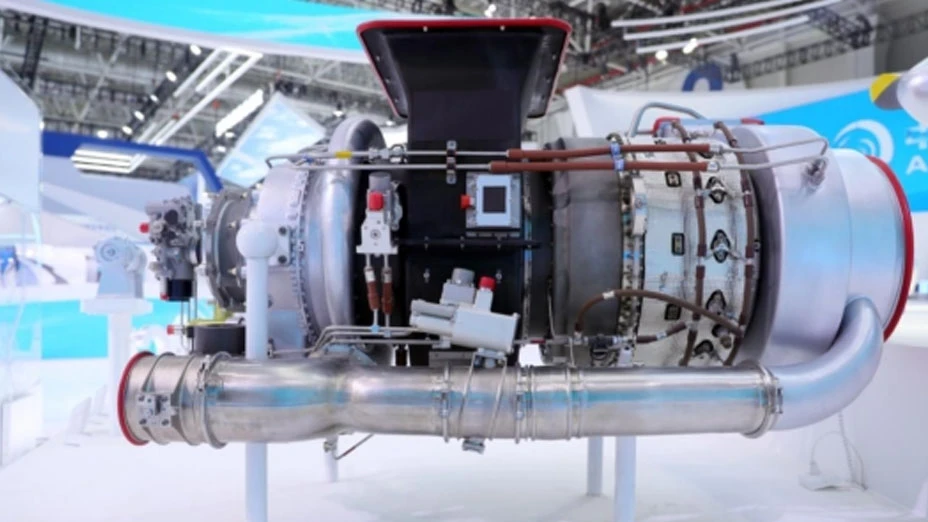

2. Didelės{1}}traukos varikliams: „itin didelės magnetinės apkrovos“ ir „mechaninio stiprumo“



„Lork Group“ sprendimas:
Rekomenduojame Hiperco 27 HS arba 1J22 seriją (geležies-kobalto-vanadžio lydiniai) - („Lork Group“ tiekia įprastus standartinius dydžius iš atsargų, taip pat pagal pritaikytas -specifikacijas).
Šios medžiagos gali pasigirti ne tik didžiausiu 2,4 T magnetiniu prisotinimu, bet, - dar svarbiau-, jos taip pat pasižymi išskirtinai dideliu takumo ribu, leidžiančiu atlaikyti ekstremalias išcentrines jėgas, susijusias su sukimosi greičiu, siekiančiu dešimtis tūkstančių apsisukimų per minutę.



Techninės įžvalgos ir atsargumo priemonės:



Kreipimasis į „trapumą“:FeCo lydiniai pasižymi dideliu vanadžio kiekiu; Nors tai pagerina lankstumą, medžiaga išlieka trapesnė nei silicio plienas. Didelės spartos štampavimo ir kniedijimo metu „Lork Group“ pataria klientams padidinti štampavimo tarpą (5–10 %, palyginti su naudojamu silicio plienui) ir iš anksto pašildyti medžiagą. Jei to nepadarysite, medžiaga tampa labai jautri briaunų mikro{5}}įtrūkimams, o tai gali sukelti drastišką aukšto -dažnio sūkurinių srovių nuostolių padidėjimą.



Izoliacijos apdorojimo iššūkiai:Dėl itin mažos medžiagos elektrinės varžos (apie 0,27 μΩ·m), sūkurinių srovių nuostoliai esant dideliam dažniui yra dideli. Griežtai nerekomenduojama naudoti storo laminavimo. Mūsų rekomenduojamas sprendimas yra naudoti itin-plonas juostines medžiagas,-konkrečiai 0,1 mm ar net 0,05 mm storio-sujungtas su fosfatine-pagrįsta izoliacine danga, kad būtų veiksmingai nutrauktas sūkurinių srovių kelias.

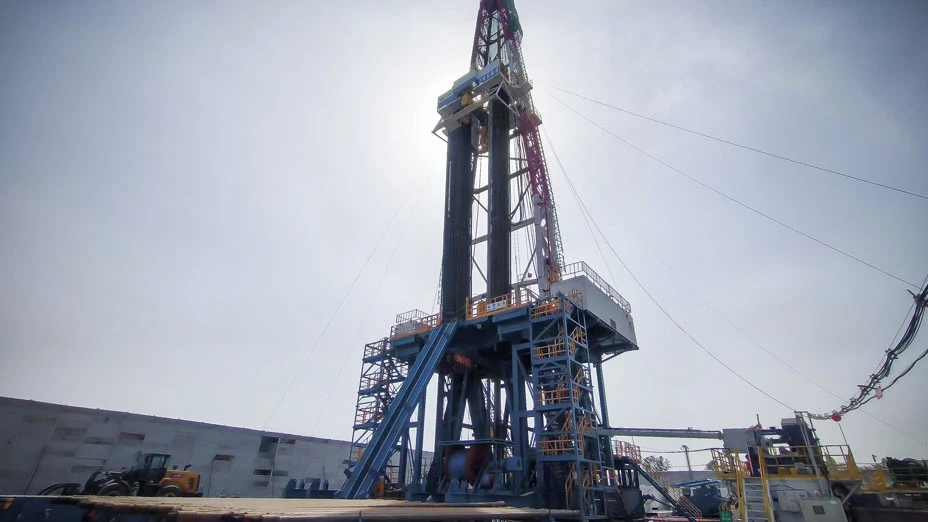

3. Jutikliai, skirti ekstremalioms aplinkoms: pirmenybė teikiama „plačiam-temperatūros stabilumui“ ir „atsparumui korozijai“

„Lork Group“ sprendimas:
Rekomenduojame 1J34 (Ni34Co29) arba 1J33 („Lork Group“ tiekia įprastus standartinius dydžius iš atsargų, taip pat pagal tinkintas-specifikacijas).
Pagrindinis šių medžiagų pranašumas yra ne tik tai, kad pasiekiamos didžiausios įmanomos soties indukcijos (Bs) vertės, bet ir išskirtinai aukšta Curie temperatūra (siekia 600–900 laipsnių) ir minimalus magnetinio pralaidumo svyravimas keičiantis temperatūrai.



Techninės įžvalgos ir atsargumo priemonės:



Suvirinimo atsargumo priemonės:Ekstremalioms aplinkoms sukurtiems jutikliams dažnai reikia hermetiško sandarinimo. Griežtai patariama *ne* naudoti standartinių suvirinimo strypų rankiniam lankiniam suvirinimui. „Lork Group“ rekomenduoja vietoj to naudoti lazerinį suvirinimą arba litavimą. Kadangi lydiniuose, tokiuose kaip 1J34, yra didelė nikelio ir kobalto koncentracija, suvirinimo metu susidariusioje šilumos paveiktoje zonoje (HAZ) gali atsirasti šiluminio įtrūkimo arba susidaryti trapūs martensitiniai sluoksniai, dėl kurių gali atsirasti magnetinis nuotėkis.



Balansuojančios medžiagos pasirinkimas:Negalima aklai siekti absoliučiai didžiausios Bs vertės; vietoj to sutelkite dėmesį į Bs temperatūros koeficientą. Mūsų patirtis rodo, kad naudojant įrenginius, naudojamus aukštesnėje nei 200 laipsnių temperatūroje, kobalto -pagrindo amorfiniai lydiniai (pvz., VITROVAC 6025)-nepaisant to, kad jų Bs yra tik apie 0,8 T kambario temperatūroje, -rodo stabilumą aukštoje -temperatūroje, kuris gerokai pranoksta įprastų medžiagų stabilumą. Tokiais atvejais žengus „žingsnį atgal“ renkantis medžiagą, bendras našumas dažnai gali būti geresnis.



Pasikonsultuokite su technine komanda







Kodėl verta rinktis mus?



„Lork Group“: pagrindinių apdorojimo galimybių santrauka

Plačiai priimtas pramonės sutarimas, kad didelio{0}}sotumo lydiniai yra trapūs, sunkiai apdirbami ir turi itin siaurą terminio apdorojimo langą. Kaip specializuota medžiagų tiekėja, „Lork Group“ siūlo ne tik žaliavas, bet ir visapusiškus „Medžiagos ir proceso“ integruotus sprendimus:



• Tikslus pjovimas ir kirpimas:Mes teikiame didelio-sotumo magnetinio indukcinio lydinio juosteles, kurių minimalus storis yra 0,05 mm, su briaunų įbrėžimais, kontroliuojamais iki 1 % medžiagos storio, -todėl pašaliname trumpojo jungimo problemą geležies-kobalto lydinio sluoksniuose.



• Individualus terminis apdorojimas:Mūsų partnerių terminio apdorojimo įrenginiai aprūpinti importuotomis didelio{0}}vakuuminėmis krosnelėmis, galinčiomis termiškai apdoroti magnetinį lauką. Klientams, naudojantiems magnetinius lęšius, siūlome tikslų magnetinio lauko atkaitinimą, kad būtų užtikrintas > 90% kvadratiškumo santykis (Br/Bs); variklių gamintojams siūlome procesus, skirtus ne-magnetinėms savybėms pasiekti ir didelio stiprumo-įtempių mažinimui.



• Konsultacijos dėl medžiagų keitimo:Jei jūsų projektas susiduria su biudžeto apribojimais, „Lork Group“ inžinieriai gali pateikti 1J22 (2,4T klasės) pakeitimo 1J34 (1,6T klasės) galimybių įvertinimą, padėsiantį nustatyti optimalų našumo ir sąnaudų balansą.



(Papildomas priminimas dėl saugojimo ir rūdžių prevencijos)

Laikant didelio-sotumo lydinius (ypač Fe-Co serijos medžiagas)-net trumpą laiką-jie turi būti suvynioti į VCI anti-rūdžių popierių ir laikomi sausoje aplinkoje. Šios didelio-grynumo geležies-kobalto medžiagos yra labai jautrios plyšinei korozijai drėgname ore; be to, paviršiaus rūdžių dėmės labai pablogins jų aukšto -dažnio charakteristikas-, o tai yra negrįžtamai suirimo forma.
